Alegerea vasului de expansiune potrivit pentru un hidrofor
Studiu de caz real - Hydroo HPRESS 4
Sorin Fixer
4/15/20252 min read
În acest articol vă prezint un caz practic întâlnit în teren, legat de alegerea și dimensionarea corectă a unui vas de expansiune pentru un hidrofor Hydroo HPRESS 4, instalat într-un imobil cu 20 de apartamente, alimentat dintr-un vas de acumulare de 1000 litri. Situația este comună în clădiri rezidențiale mici și medii, unde presiunea constantă și autonomia sistemului sunt esențiale.
Datele tehnice ale sistemului analizat

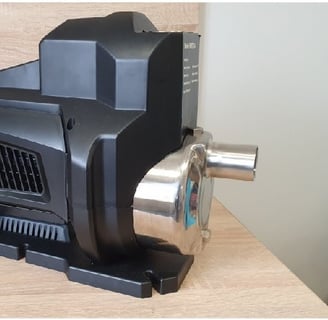

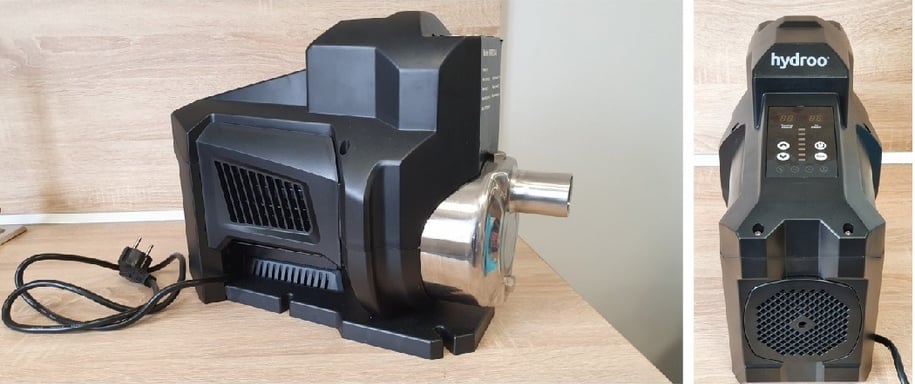

- Hidrofor: Hydroo HPRESS 4
- Putere: 0,75 kW
- Debit max. (Q max): 6 m³/h
- Debit nominal (Q nom): 3 m³/h
- Înălțime max. de pompare (H max): 50 m
- Temperatură max. lichid: 45 °C
- Alimentare: 160–260 V, 50/60 Hz
- Racorduri: G1"
- Control integrat: panou digital cu manometru, protecție lipsă apă, presostat electronic
Acest model de hidrofor are presostat electronic încorporat, ceea ce înseamnă că oprește și pornește pompa automat în funcție de presiune, fără să necesite un presostat mecanic extern.
Situația existentă și problema identificată
Sistemul avea montat un vas de expansiune de doar 2 litri, cu volum efectiv de 0,8 litri, și presiune de preîncărcare de 1,9 bar. Pompa nu reușea să se oprească la presiunea setată, funcționând în cicluri scurte și frecvente (fenomen numit "short cycling").
Cauza principală: vasul de expansiune era subdimensionat major pentru acest sistem cu 20 de apartamente.
Cum dimensionăm corect vasul de expansiune?
Conform normelor și bunelor practici inginerești, pentru un sistem de hidrofor în clădiri rezidențiale:
- Se recomandă 5–10 litri volum de vas pentru fiecare 1 l/s de debit nominal.
- La un debit nominal de 3 m³/h (~0.83 l/s), și o cerere distribuită pentru 20 apartamente:
- Volum minim recomandat: 80 – 150 litri
Concluzie: este necesar un vas de expansiune de minim 100 litri, preferabil 150 litri pentru un regim stabil și reducerea ciclurilor de pornire.
Recomandări de vase de expansiune potrivite
1. Reflex DE 100 / 150
- Producător: Reflex (Germania)
- Presiune max.: 10 bar
- Membrană interschimbabilă
2. Zilmet Ultra-Pro 100 / 150 litri
- Producător: Zilmet (Italia)
- Certificat pentru apă potabilă
3. Flamco Airfix D-E
- Producător: Flamco (Olanda)
- Special pentru apă potabilă
4. Varem Vertical 100 / 150 litri
- Producător: Varem (Italia)
- Raport calitate/preț excelent
Unde găsești vase de expansiune în Timișoara
1. Romstal Timișoara – Calea Aradului nr. 56A – www.romstal.ro
2. Hornbach Timișoara – Str. Demetriade nr. 1 – www.hornbach.ro
3. Arena Instalațiilor – www.arenainstalatiilor.ro
4. RoInstalații – www.roinstalatii.ro
Setarea corectă a presiunii vasului
Presiunea de preîncărcare a vasului trebuie ajustată la:
0,2 bar sub presiunea de pornire a pompei.
Exemplu: dacă pompa pornește la 2.2 bar → vasul trebuie preîncărcat la 2.0 bar
Aceasta asigură un comportament hidraulic corect, fără cicluri scurte și cu protecție optimă a pompei.
Concluzie
Alegerea corectă a vasului de expansiune este esențială pentru funcționarea eficientă și durabilă a unui hidrofor. În cazul de față, înlocuirea vasului de 2 litri cu unul de 100–150 litri va corecta ciclurile frecvente, va reduce uzura pompei și va stabiliza presiunea pentru toți consumatorii.
